3. Les microcontrôleurs

La programmation du microcontrôleur

Le langage

Pour programmer notre microcontrôleur, nous allons utiliser le langage C++ qui est un langage de programmation très répandu.

Les variables

Pour manipuler les données dans notre programme, qui n’est plus ni moins une suite d’instructions, nous allons avoir besoins de créer des variables, c’est à dire de déclarer que nous allons manipuler une donnée.
Une variable possède donc fondamentalement :

Un nom
Un type
Ce type dépend de la donnée que l’on souhaite manipuler. Cela peut être un nombre entier, un nombre à virgule, une chaîne de caractères... La variable est enregistrée dans la mémoire (Flash ou RAM), la taille occupée (en octet) par la variable dans la mémoire dépendant de son type.
Une valeur en cohérence avec le type choisi

L’architecture d’une variable

💡

Un octet est une unité fondamentale de stockage de données en informatique. Il est composé de 8 bits, et chaque bit peut avoir deux valeurs possibles : 0 ou 1. Cela signifie qu’un octet peut représenter $2^8$ (soit 256) valeurs diﬀérentes, allant de 0 à 255.
Dans les microcontrôleurs et les systèmes embarqués, la mémoire est généralement organisée en octets, et chaque octet est adressable, ce qui signifie qu’il a une adresse mémoire unique qui permet d’y accéder.

La section suivante présente les types de variables possible en fonction de leur utilisation.

Les types de variables

byte
Désigne la plus petite unité de mémoire allouable, permettant de stocker un nombre entier compris entre -127 et + 127. Le bit de poids fort est le signe prédictif "+" ou "-", les bits de 1 à 7 correspondent à la valeur.
unsigned byte
Idem mais la plage de valeur strictement positive
int
Permet de stocker un nombre entier compris entre -32536 et +32536
unsigned int
Idem mais la plage de valeur strictement positive
float
Permet de manipuler des réels
double
Idem, mais ce type est plus précis que le type float et demande plus de ressources au microcontrôleur.
char
Ce type est utilisé pour stocker et traiter des caractères de la table ASCII
String
String est un type élaboré qui permet de traiter des chaînes de caractères.
bool [1 octet]
Ce type est utilisé pour stocker et traiter des états logiques : true ou false
void [1 octet]
Ce type existe uniquement pour le type de retour d’une fonction (section suivante)

Dans un souci de cohérence, nous choisissons le type de variable en fonction des données :

Pour manipuler une température en provenance d’un capteur, nous utiliserons principalement un type float ou double pour avoir une précision supérieure au degré
Pour un compteur de pas, un entier est suffisant

Les fonctions

Généralités

Afin de rendre plus lisible notre programme, il convient de le séparer dans des fonctions, c’est à dire des portions de code qui eﬀectuent une tâche spécifique ou un ensemble d’opérations bien définies.
Les fonctions sont utilisées pour organiser et structurer un programme en morceaux plus petits et plus gérables, ce qui facilite la compréhension, la maintenance et la réutilisation du code.
Comme pour les variables, les fonctions reposent sur une architecture. Une fonction est composée de :

Un nom
Un paramètre d’entrée (facultatif)
Une valeur de retour (Par extension, un type de retour)

Prenons un exemple avec une fonction qui va élever un nombre au carré :

L’architecture de notre fonction ”Square”

Cette function prend un entier en paramètre, l’élève au carré et retourne cette valeur.

Prototype d’une fonction

Une fonction est donc défini par son prototype qui spécifie les détails essentiels de la fonction, tels que son nom, ses paramètres d’entrée (arguments), et son type de valeur de retour.
Une fonction, en C++, est de la forme suivante :

TypeReturn name(typeOfInput inputName)

    //Code
    return outputVariable;

La figure suivante implémente notre fonction ”Square”.

int square(int a)

    return a*a;

Il est également possible de créer des variables intermédiaires :

int square(int a)

int inputValue = a; //Same type
return inputValue*inputValue;

L’architecture d’un programme

Nos futurs programmes vont se baser sur deux fonctions obligatoires :

fonction setup
fonction loop

💡

Avec une utilisation de Plateform.io, on n'oubliera pas d'inclure systématiquement au début du programme la ligne \#include < Arduino.h >

#include  //For Platform.io
void setup()

    //Code in setup

void loop()

    //Code in loop

💡

void est un type particulier qui veut dire que la fonction ne retourne rien. Dans ce cas, la fonction est simplement vue comme une procédure, c’est à dire un enchaînement d’actions sans attendre de retour particulier.

Le compilateur

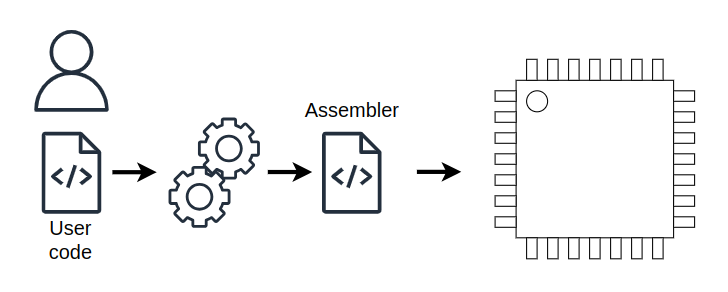

Une fois que notre code est rédigé, nous allons invoquer le compilateur qui est un programme qui va transformer notre code en instructions machine.

Il s'agit de code bas niveau que le microprocesseur de la machine peut comprendre.

Le code suivant affiche le code nécessaire pour modifier l'état d'une broche :

"sbi "call OneSecondDelay " //delay "cbi "call OneSecondDelay " //delay "rjmp 4f " //exit "OneSecondDelay: " "ldi r18, 0 " //delay 1 second "ldi r20, 0 " "ldi r21, 0 " "1: ldi r24, lo8(400) " "ldi r25, hi8(400) " "2: sbiw r24, 1 " //10x around this loop = 1ms "brne 2b " "inc r18 " "cpi r18, 10 " "brne 1b " "subi r20, 0xff " //1000 x 1ms = 1 second "sbci r21, 0xff " "ldi r24, hi8(1000) " "cpi r20, lo8(1000) " "cpc r21, r24 " "breq 3f " "ldi r18, 0 " "rjmp 1b "

"3: " "ret "

Ce code ne sera pas expliqué mais vous pouvez voir que les instructions sont moins lisible pour un être humain.

Ce sont ce genre d’instructions que comprend votre microcontrôleur.

💡

Chaque famille de microcontrôleur possède son jeu de langage, cependant on retrouve de nombreux points communs.

L'un des compilateur les plus connu est pour le language C et pour le langage C++.

Les instructions spécifiques

La configuration des broches

Nous souhaitons utiliser des broches de notre microcontrôleur. Il nous faut donc définir le type de broche. Pour cela, il existe l’instruction qui prend en argument le numéro de la broche et son type (entrée ou sortie).
Par exemple, nous souhaitons mettre la broche en sortie :

void setup()

    pinMode(D4, OUTPUT);

💡

Pour la carte CREPP.io, cela veut dire que nous allons utiliser la broche en sortie.
Cette broche est reliée à la LED verte. Sur la carte NodeMCU, une LED est déjà câblé cependant, le niveau logique est inversé :
- Un 1 logique sur cette broche allume la LED verte externe et éteint la LED interne.
- Un '0' logique sur cette broche allume la LED bleue interne et éteint la LED externe.

Pour la mettre en entrée, il convient de faire :

void setup()

    pinMode(D4, INPUT);

Le changement d’état des broches

Pour changer le niveau logique d’une broche ^[2], on va utiliser la fonction qui prend en argument le numéro de la broche et son niveau logique (haut ou bas).

⚠️

Ne pas oublier d’écrire la fonction avant la fonction loop.

void loop()

digitalWrite(D4, HIGH);

Et pour mettre à l’état Bas, on utilise le mot clé LOW à la place de HIGH :

void loop()

    digitalWrite(D4, LOW);

Les délais

Parfois, nous souhaitons des délais dans notre programme, afin de le stabiliser pour certaines actions par exemple.

Il existe la fonction qui prend en argument le temps pendant lequel le microcontrôleur sera bloqué à cette instruction pendant la durée passée.

💡

La valeur en argument est exprimée en millisecondes !

void loop()

    digitalWrite(D4, HIGH);
    delay(1000);
    digitalWrite(D4, LOW);
    delay(1000);

Physiquement, l'allure de la tension sur la broche est la suivante :

La lecture des broches

Pour lire l’état d’une broche, nous utiliserons la fonction qui prend en argument le numéro la broche.

Il faudra au préalable avoir mis la broche en entrée :

void setup()

    pinMode(D4, INPUT);

void loop()

    bool value = digitalRead(D4);

La valeur lue sur la broche sera stockée dans la variable value.

La communication série

Intêret de cette communication

Lors de l’exécution d’un programme, nous souhaitons parfois savoir ou en est le programme, quelle instruction il est en train de réaliser. Pour cela, le langage Arduino (surcouche C++) propose une bibliothèque dédiée : la bibliothèque .

Pour les bibliothèques, il faut voir ca comme un regroupement de fonctions.

L’utilisation de la bibliothèque permet de communiquer avec un ordinateur ou d’autres périphériques à l’aide de la communication série. C’est un outil très utile pour le débogage, la surveillance et la transmission de données entre votre microcontrôleur et un ordinateur hôte via un câble USB ou un adaptateur série.

Le protocole série est décrit de manière plus précise dans la section La liaison UART.

Initialisation de la communication

Il faut tout d’abord initialiser la communication série dans la fonction :

void setup()

Serial.begin(9600); //9600 bauds

Ici, nous initialisons une communication à 9600 bauds par second. Un baud représente un caractère par seconde.Il s’agit d’une vitesse normalisée, une autre valeur courante est 115200 bauds

Transmission des donneés

Vous pouvez envoyer des données depuis le microcontrôleur vers l’ordinateur hôte en utilisant la fonction ou ^[3]

void loop()

    int value = digitalRead(D4);
    Serial.print("Value : ");
    Serial.println(value);
    delay(1000); //wait 1s

Vous pouvez également recevoir des données depuis l’ordinateur hôte vers le microcontrôleur. Cela peut être utile pour contrôler le microcontrôleur à partir de votre ordinateur.
Cependant, cette section sera abordée plus tard, cela ne rentre pas dans le contexte des bases des microcontrôleurs.

Les opérations courantes

Il est possible de faire les opérations courantes :

Addition

int a = 2;
int b = 3;
int c = a + b;
Serial.print("Addition : ");
Serial.println(c);

Soustraction

int a = 2;
int b = 3;
int c = a - b;
Serial.print("Soustraction : ");
Serial.println(c);

Multiplication

int a = 2;
int b = 3;
int c = a * b;
Serial.print("Multiplication : ");
Serial.println(c);

Division

int a = 2;
int b = 3;
double c = (double)a / b;
Serial.print("Division : ");
Serial.println(c);

Modulo
Il s'agit du reste d'une division
C++
Modulo de 2 valeurs
```
int a = 2;
int b = 3;
int c = a
```

⚠️

Il faut faire attention au type des variables qui entrent en compte dans les calculs.
Si nous faisons une addition de nombres relatifs^[1], il ne faut pas stocker le résultat dans une variable avec un type non-signé.
Ou alors, une addition de 2 nombres codés sur 8 bits, cela peut donner un nombre plus grand que la représentation maximale d'un des 2 nombres.
Par exemple, $150+150=300$, or pour représenter $300$, il faut plus de 8 bits

Les fonctions mathématiques

En ce qui concerne les fonctions mathématiques, les fonctions trigonométriques sont incluses. Par exemple, pour utiliser la fonction cosinus, on utilisera la fonction qui attend un angle en radian.

Les structures de contrôle

Une fois que nous avons nos variables qui contiennent les éléments que nous souhaitons, il va falloir agir en conséquent, c’est à dire faire des instructions spécifiques en fonction de la valeur.

La structure if

la structure if est une instruction de contrôle de flux qui permet d’exécuter un bloc de code conditionnellement, en fonction de l’évaluation d’une expression booléenne.
L’expression booléenne est une expression qui peut être soit vraie (true) soit fausse (false). Voici la syntaxe de base de la structure if :

if (condition)
    // if true, do ...

condition est une expression booléenne que vous souhaitez évaluer. Si la condition est vraie, le bloc de code à l’intérieur des accolades est exécuté ; sinon, il est ignoré.
Voici un exemple simple en utilisant la structure if en C++ :

int value = digitalRead(D4);
if (value == true)

    digitalWrite(D3, HIGH);

else

    digitalWrite(D3, LOW);

Dans cet exemple, nous lisons l’état logique de la broche puis nous utilisons une structure if pour vérifier si l’état de cette broche est HAUT. Si c’est le cas, nous allumons une LED sur en utilisant , sinon, nous l’éteignons.

💡

Il est également possible d’ajouter des clauses else if et else pour gérer plusieurs conditions.

if (condition1)

    // Code à exécuter si condition1 est vraie

else if (condition2)

    // Code à exécuter si condition2 est vraie (si condition1 est fausse)

else

// Code à exécuter si aucune des conditions précédentes n'est vraie

La structure while

La structure ‘while‘ en C++ est une instruction de boucle qui permet d’exécuter un bloc de code tant qu’une condition spécifiée est vraie (true). La condition est évaluée avant chaque itération de la boucle, et si elle est vraie, le code à l’intérieur du bloc ‘while‘ est exécuté. Voici la syntaxe de base de la structure ‘while‘ en C++ :

while (condition)

    //while true, do ...

Voici un exemple simple d’utilisation de la structure ‘while‘ :

int count = 0;
while (count < 5)

    Serial.println(count);
    count++; //Counter increment

Dans cet exemple, la boucle while s’exécute tant que la valeur de ‘count‘ est inférieure à 5. À chaque itération de la boucle, la valeur de ‘count‘ est affichée sur le moniteur série à l’aide de et ensuite incrémentée de 1 avec ‘count++‘.
La boucle continuera à s’exécuter jusqu’à ce que ‘count‘ atteigne la valeur 5, moment où la condition devient fausse et la boucle s’arrête.

💡

En langage C++, le fait de mettre un ++ derrière une variable permet d’incrémenter de 1 la valeur de la variable.

Il s’agit d’une version plus compacte que :

int myVariable = 0;
//C++ classic
myVariable = myVariable + 1;

Il existe la version avec un retrait de 1 :

int myVariable = 10;
//C++ compact
myVariable–;
//C++ classic
myVariable = myVariable -1;

⚠️

Il est important de faire attention à ne pas créer de boucles infinies en utilisant la structure ‘while‘. Assurez-vous toujours que la condition finira par devenir fausse pour éviter que le programme ne reste bloqué dans la boucle.

Note importante

⚠️

La plupart des instructions requièrent un point-virgule à la fin de celle-ci. En cas d'oubli, le compilateur va soulever une erreur.

Guide de référence

La documentation officielle Arduino, pour programmer diﬀérents types de microcontrôleurs est disponible à l’adresse https ://www.arduino.cc/reference/fr/

En résumé

Pour programmer notre carte nous avons besoin :

De variables avec un nom, un type et une valeur
De fonctions, avec au minimum :
- une fonction
- une fonction
Des fonctions spécifiques pour gérer les broches du microcontrôleur :
- pour gérer le type de broche
- pour mettre une broche à un certain niveau
- pour temporiser
- pour lire le niveau logique d’une broche (numérique)
Des instructions pour communiquer avec le PC relié au microcontrôleur (

Le simulateur TinkerCAD

L'objectif de ce chapitre est de présenter un outil de simulation Arduino : TinkerCAD.

Le simulateur est disponible à l'adresse suivante : https://www.tinkercad.com

⚠️

Dans le cadre de l'atelier Electronique Embarquée 2023-2024, les microcontrôleur utilisés sont des ESP12 NodeMCU. Il n'est pas possible de les simuler sous TinkerCAD, cependant, nous utiliserons une carte Arduino à la place.
Seul le numéro de broche changera car la programmation sera identique.

Création du compte

Il vous faudra tout d'abord créer un compte en cliquant en haut à droite sur ^[4]} :

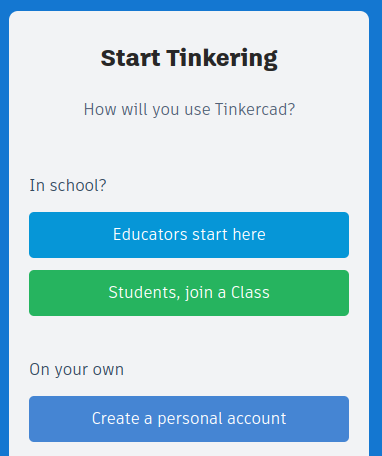

Veuillez cliquer sur

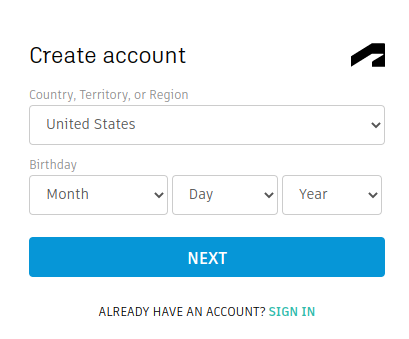

Il vous faudra ensuite renseigner vos informations personnelles puis faire .

Après la saisie de votre nouveau mot de passe, cliquer sur .

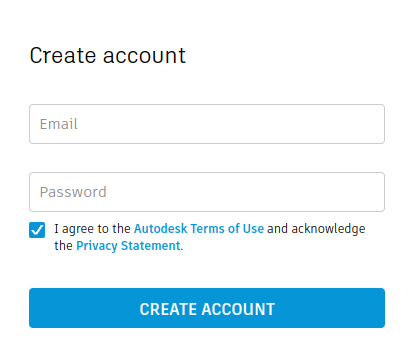

Saisie de l'adresse et du mot de passe Tinkercad

Il se peut que vous receviez un mail de confirmation à l'adresse mail fournie. Suivez la procédure du mail puis lors de votre première connexion à TinkerCAD, vous tombez sur une interface avec un menu latéral :

Création d'un projet

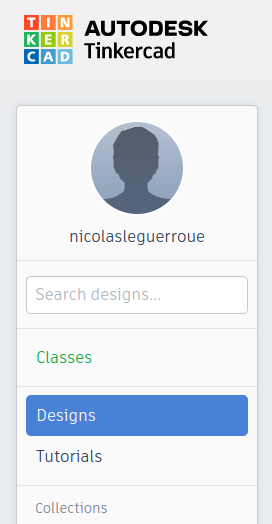

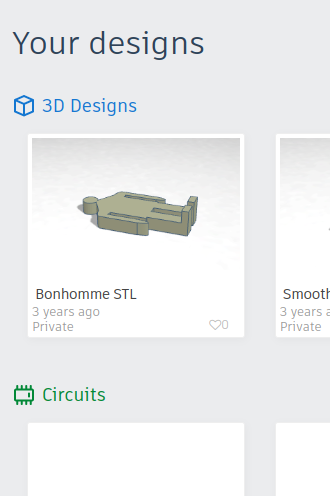

Sur la page centrale, vous pourrez retrouver vos réalisations :

💡

TinkerCAD permet également de réaliser des projets de CAO 3D.

Edition d'un projet

Dans notre cas, nous souhaitons éditer une simulation Arduino, nous allons donc dans la section Your Designs puis .

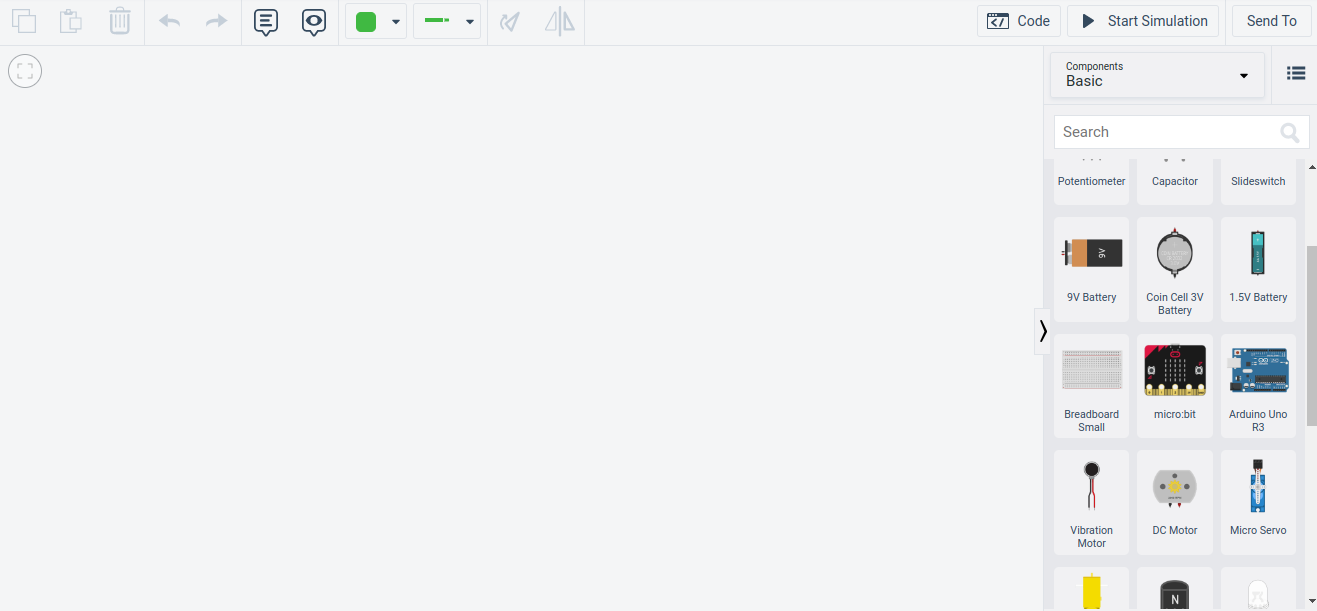

Vous arrivez ensuite sur la zone d'édition de circuits.

Nous allons réaliser une simulation avec une carte Arduino et un transistor MOSFET.

⚠️

Bien que nous n’ayons pas encore évoqué les transistors et les moteurs, ce chapitre a surtout pour objectif de montrer les capacité du simulateur et de se familiariser avec. Il s’agit volontairement d’un circuit plus évolué mais il sera amplement évoqué par la suite.

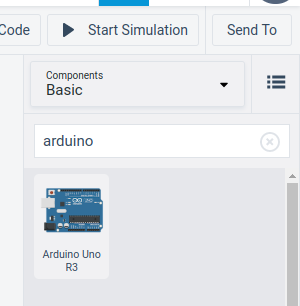

Le menu de droite permet de faire des recherche de composants.

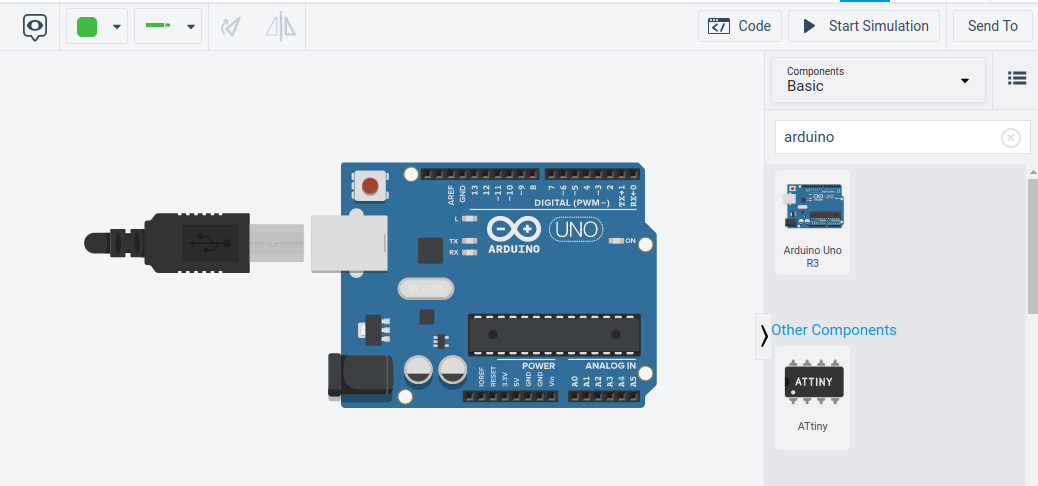

Il vous suffit de faire un glisser-déposer de la carte Arduino vers la zone centrale pour qu'elle soit affichée dans la zone.

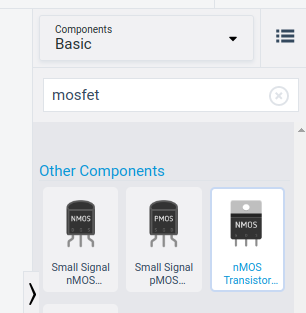

Nous allons ajouter un MOSFET de la même manière :

Pour ajouter des câbles, il suffit de cliquer sur une des bornes des différents composants.

Et pour modifier la couleur des câbles, il faut cliquer sur le bouton coloré dans la barre supérieure :

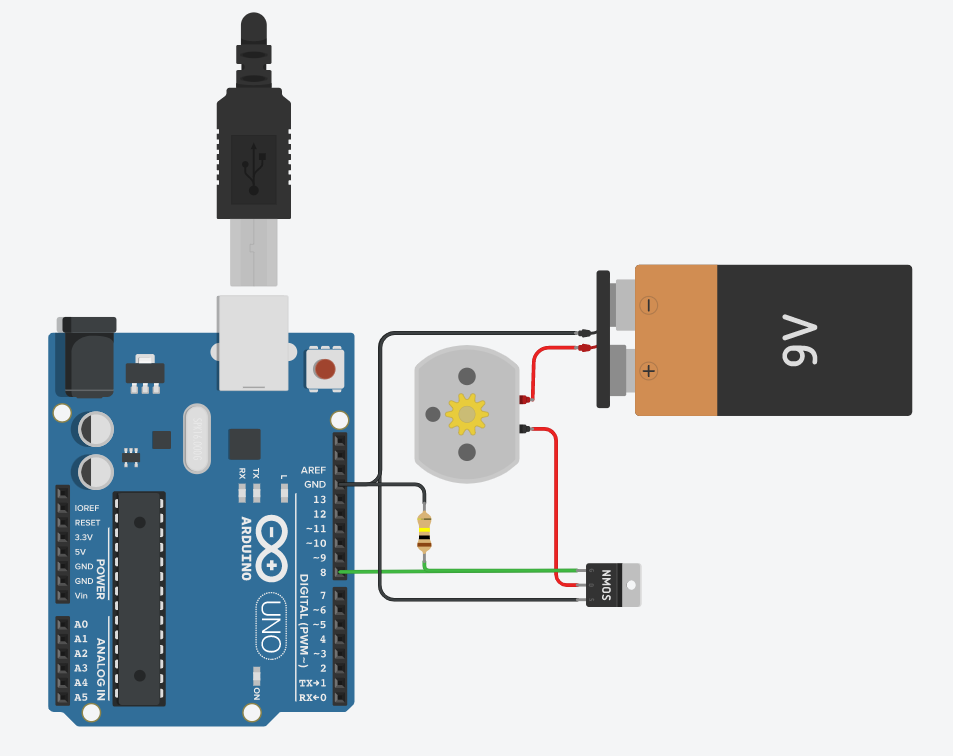

A vous de réaliser le montage suivant :

Voici donc les mot-clés à saisir pour la recherche des composants :

Arduino Uno r3
resistor
nmos
dc motor
9v battery

Une fois le schéma édité, nous allons pouvoir programmer la carte Arduino.

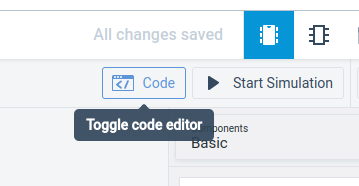

Pour cela, il faut cliquer sur en haut à droite dans le menu :

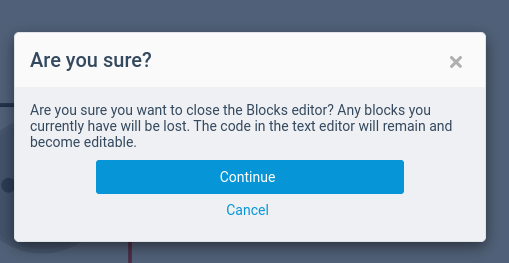

Puis mettre le code en mode Texte :

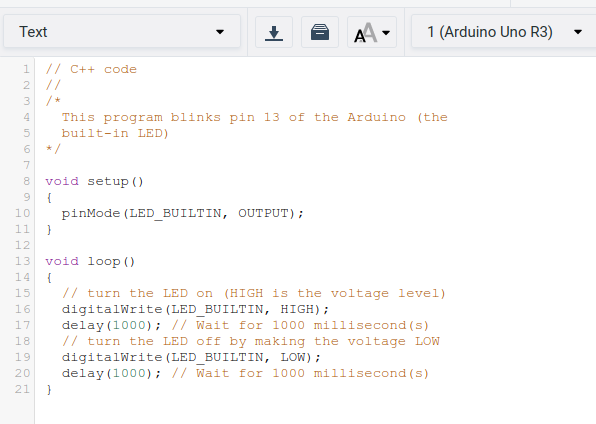

Le code par défaut est le code pour faire clignoter la LED interne de la carte.

Veuillez le remplacer par le code suivant :

#include  //For Platform.io
#define PIN 8     //GATE du transistor

    void setup()

      pinMode(PIN, OUTPUT); //Mise en sortie de la broche

    //Fin setup

    void loop()

      digitalWrite(PIN, HIGH);    //Mise en route du transistor
      delay(5000);               //Délai de 5s
      digitalWrite(PIN, LOW);     //Arret du transistor
      delay(5000);               //Délai de 5s

    //Fin loop

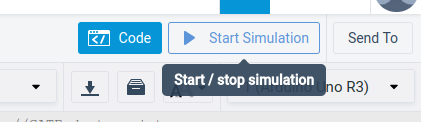

Une fois le code copié, nous allons pouvoir lancer la simulation.

Le bouton devient vert lorsque la simulation est en cours.

Pour preuve, pendant 5 secondes, le moteur affiche une vitesse en tour/min :

Puis pendant 5 autres secondes, la vitesse affiché est nulle. La simulation est donc fonctionnelle.

L’éditeur de code

Pour programmer les cartes NodeMCU basées sur la carte CREPP.io, nous utiliserons l'éditeur de code .

La section détaillant son installation est disponible dans cette section{vscode

Notes

Nombre négatifs ou positifs
↑
Il faut évidemment la mettre en sortie pour pouvoir le faire
↑
Avec un retour à la ligne à la fin
↑
Ou bien \shortcut{Inscription
↑
