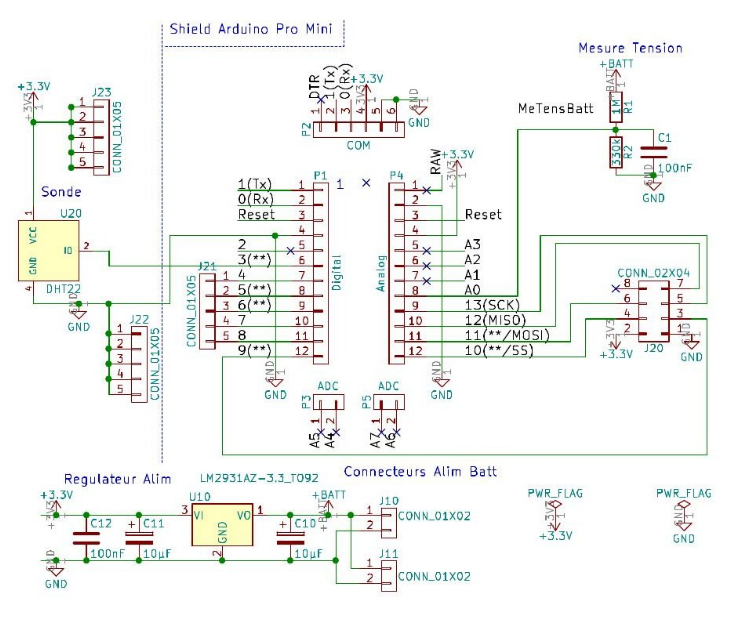

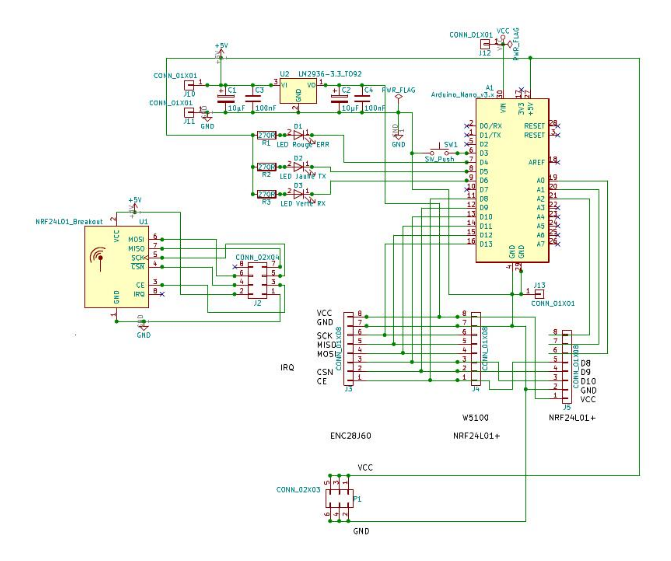

Schéma sonde
Démonstration
Soit le pont diviseur de tension formé par les deux résistances $R_1$ et $R_2$.
Le pont est alimenté avec la tension de la batterie.
La tension de sortie $V_s$ va en entrée de la carte Arduino. (A0)
Le pont diviseur power1$V_{Batterie}$ 6,2$R1$ node1$V_s$ 6,0$R2$ gnd1
La tension en sortie d'un pont diviseur de tension vaut :
$$ V_s = V_{Batterie} \cdot \frac{R_2}{R_1+R_2} $$
La résolution du Convertisseur Analogique Numérique de l'Arduino est de 10 bits, c'est à dire que la CAN va donner une valeur $N_{CAN}$ comprise entre 0 et $2^{10}-1$, c'est à dire entre 0 et 1023.
Ainsi, si le CAN affiche une valeur de 1023, cela veut dire que $V_s=3.3V$ et si $N_{CAN}=512$, la tension $V_s$ vaut environ 1.65 V.
La tension $V_s$ est obtenue par la relation suivante :
La tension de référence est généralement la tension de fonctionnement du microcontrôleur, c'est à dire ici 3.3V.
On obtient donc la formule liant $V_{Batterie}$ et la valeur $N_{CAN}$ :
Cette formule sera utilisé pour déterminer la tension réelle de la batterie en fonction du Convertisseur Analogique Numérique.
Schéma sonde
Questions
