Bibliothèque Nomenclature

La Bibliothèque permet de générer des nomenclatures.

Ajout d'un élément dans la nomenclature

Chaque élément est de la forme :

Format pour la nomenclature $symbole$définition

$r$Rapport cyclique d'un signal périodique et doit être rajouté dans le fichier /

Dans la commande, category indique le type de grandeur. Il y a actuellement 6 types de grandeurs définies dans le fichier / ^[1]:

• P pour les Constantes physiques

• O pour les Autres symboles

• N pour les Nombres spéciaux

• A pour les Amplificateurs Opérationnels

• M pour les Mécanique

• E pour les Électronique

Ajout des unités

Pour ajouter une unité, il suffit d'invoquer la commande à la fin du dernier argument de la commande .

Ajout d'une unité

Ajout d'une unité $\varepsilon$Tension différentielle $(\varepsilon = E_+ - E_-)$

Exemple de nomenclature

La nomenclature est dans le fichier /.

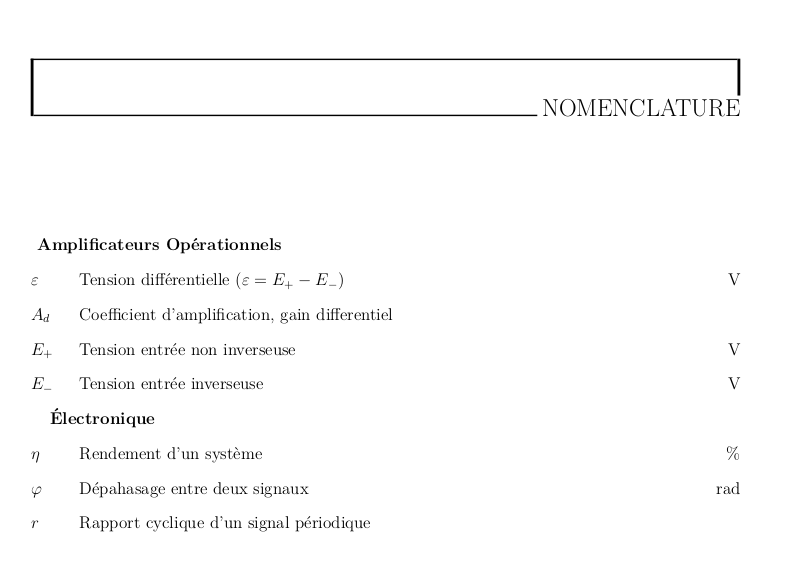

Exemple de nomenclature

$r$Rapport cyclique d'un signal périodique $A_d$Coefficient d'amplification, gain différentiel $\varepsilon$Tension différentielle $(\varepsilon = E_+ - E_-)$ $E_+$Tension entrée non inverseuse $E_-$Tension entrée inverseuse $\eta$Rendement d'un mécanisme $\varphi$Déphasage entre deux signaux

Affichage de la nomenclature

Pour afficher la nomenclature, il suffit de faire la commande :

Code pour l'affichage de la nomenclature Make/Nomenclature.tex
