La photo-résistance
Sommaire du chapitre
La photo-résistance
Exemple d'utilisation avec la carte CREPP.io

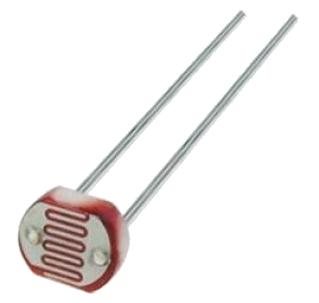

Une photo-résistance est un composant électronique dont la résistance varie en fonction de l'intensité lumineuse qui l'éclaire.

Plus la lumière est intense, plus la résistance diminue, et inversement.
Ce type de capteur est souvent utilisé pour détecter la présence ou l'absence de lumière, ou pour mesurer l'intensité lumineuse.
Il est important de noter que les photorésistances ne sont pas linéaires, ce qui signifie que la relation entre la résistance et l'intensité lumineuse n'est pas proportionnelle.
Convertisseur Analogique-Numérique
Général
Fabricant | Texas Instruments |
Description | ADC 16 bits, Delta-Sigma, 4 canaux, avec PGA et référence interne |
Boîtier | X2QFN-10 (2mm $\times$ 1.5mm $\times$ 0.4mm) / VSSOP-10 |
Électrique
Alimentation (VDD) | 2.0 V – 5.5 V |
Courant consommé (continu) | 150 µA typ. / 300 µA max |
Tension VDD absolue max | 7 V |
Convertisseur
Résolution | 16 bits |
Architecture | Delta-Sigma ($\Delta\Sigma$), condensateur commuté |
Canaux | 4 single-ended ou 2 différentiels (MUX intégré) |
Interface \& Commande
Interface | I$^2$C (compatible 400 kHz Fast-mode) |
Adresses I$^2$C disponibles | 0x48, 0x49, 0x4A, 0x4B (via broche ADDR) |
Oscillateur | Interne 1 MHz, pas d'horloge externe requise |
Liens
| 🔗 Documentation | https://www.ti.com/lit/ds/symlink/ads1115.pdf |
Présentation de l'ADS1115
Le module ADS1115 est un convertisseur analogique-numérique (CAN) à 16 bits permettant d'obtenir des mesures de tension précises. Il est souvent utilisé pour augmenter la précision des mesures analogiques sur des microcontrôleurs ayant des CAN internes limités.Caractéristiques principales
Interface de communication I2C
Résolution de 16 bits
Quatre entrées analogiques multiplexées
Gain programmable (PGA) pour ajuster la plage de mesure
Tension d'alimentation : 2V à 5.5V
Brochage
VCC : Alimentation
GND : Masse
SCL : Horloge I2C
SDA : Données I2C
ADDR : Adresse I2C configurable
ALERT/RDY : Sortie d'alerte
Exemple d'utilisation avec la carte CREPP.io
Matériel nécessaire
Une carte CREPP.io
Schéma de connexion

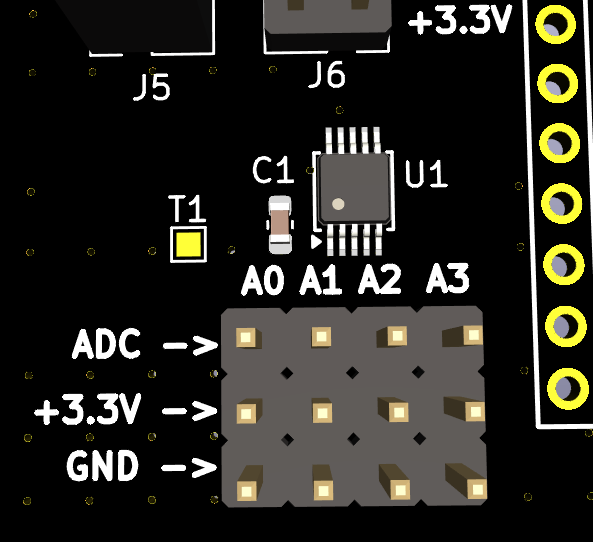

La carte CREPP.io dispose d'un emplacement pour le module ADS1115 :

Attention à ne pas mettre un jumper entre la broche 3.3V et GND afin de ne pas endommager l'alimentation de la carte CREPP.io.
Code
Code pour la photo-résistance
Code pour la photo-résistance
