Introduction au projet MySensors

Présentation

Ce chapitre a pour but d'introduire la mise en place d'une passerelle et d'une sonde MySensors dans un projet de domotique

Organigramme

Principe

Les capteurs vont être analysés par la sonde MySensors.
Cette dernière enverra à distance les informations vers la passerelle qui se chargera d'envoyer les informations au serveur Domoticz via une liaison USB.

Une sonde représente un endroit physique, un lieu de mesure.
Si vous souhaitez par la suite faire d'autres relevés dans un endroit différent, il suffira d'ajouter une sonde et de garder la passerelle.
Chaque sonde est caractérisée par un identifiant de noeud (NODE\_ID) et chaque capteur possède un identifiant enfant sur la sonde qui lui est rattachée (CHILD\_ID)

Présentation de la passerelle

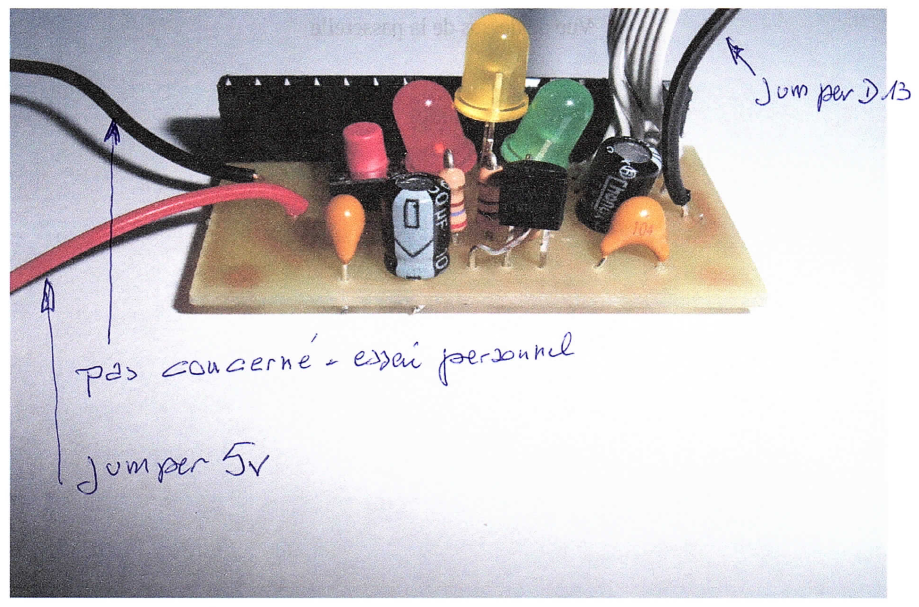

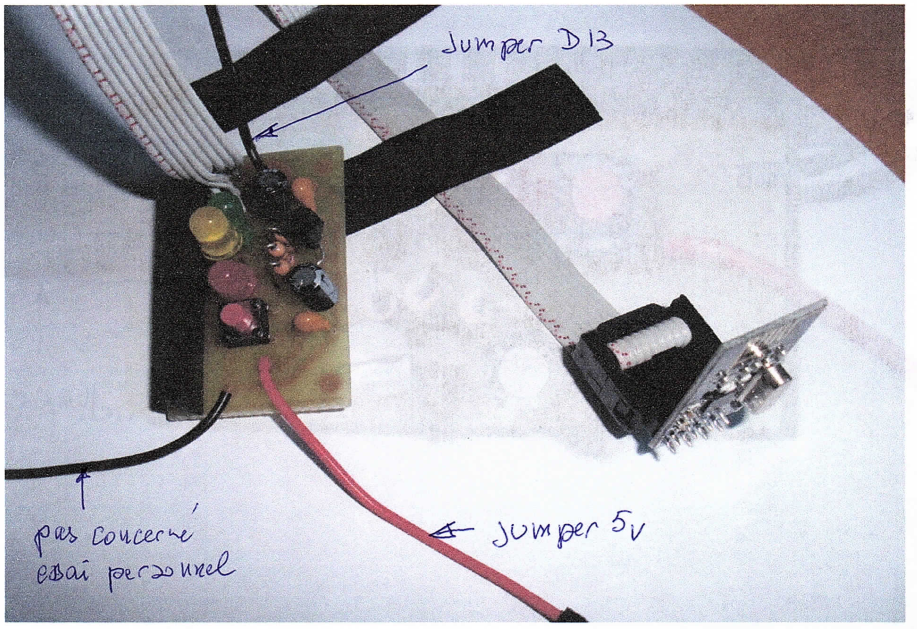

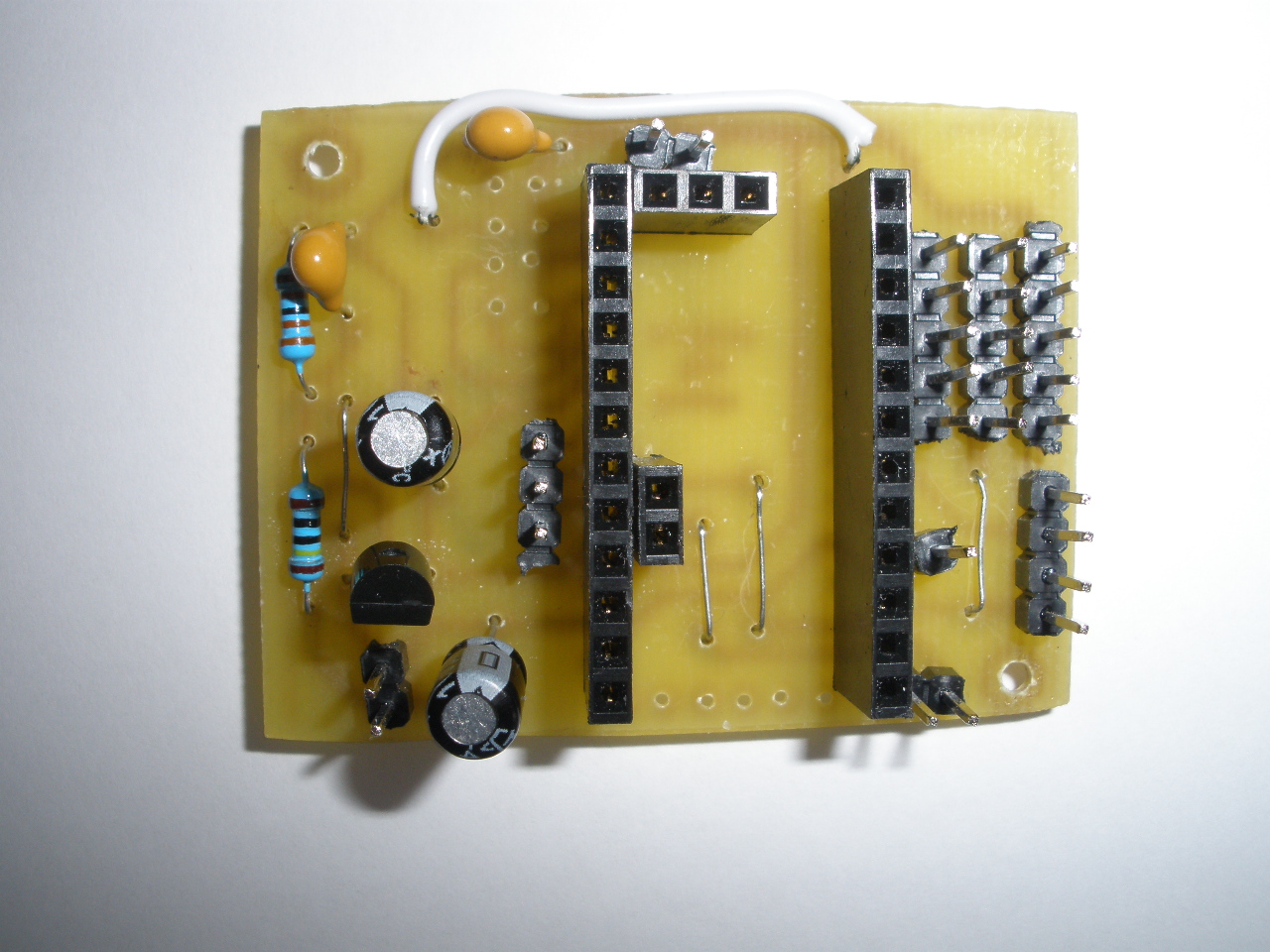

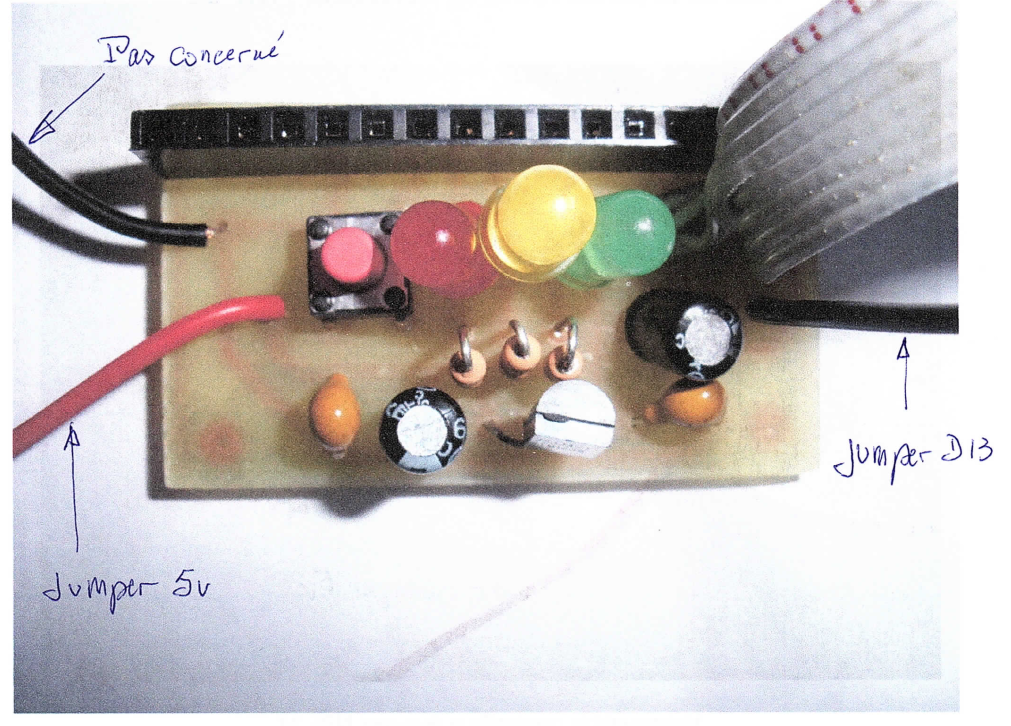

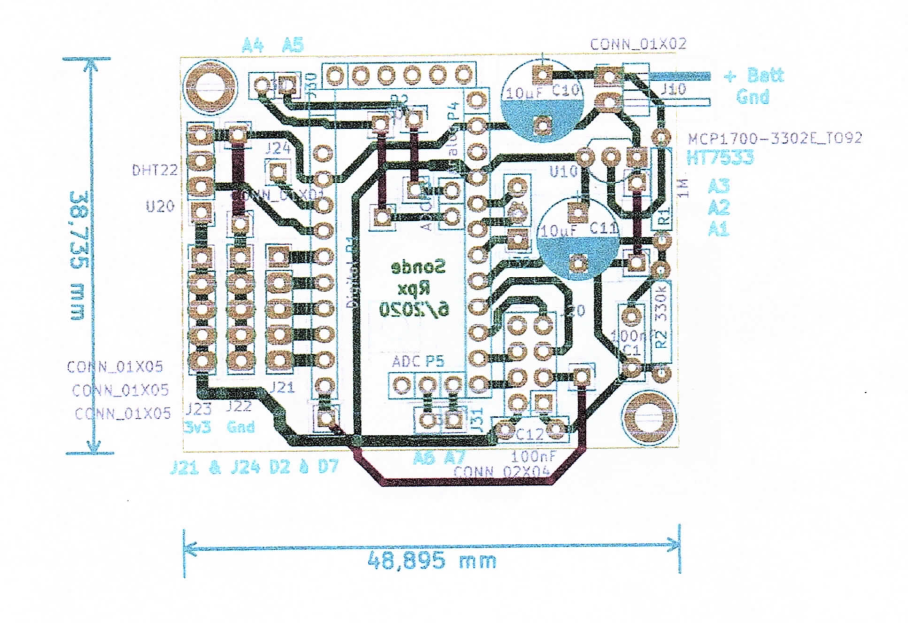

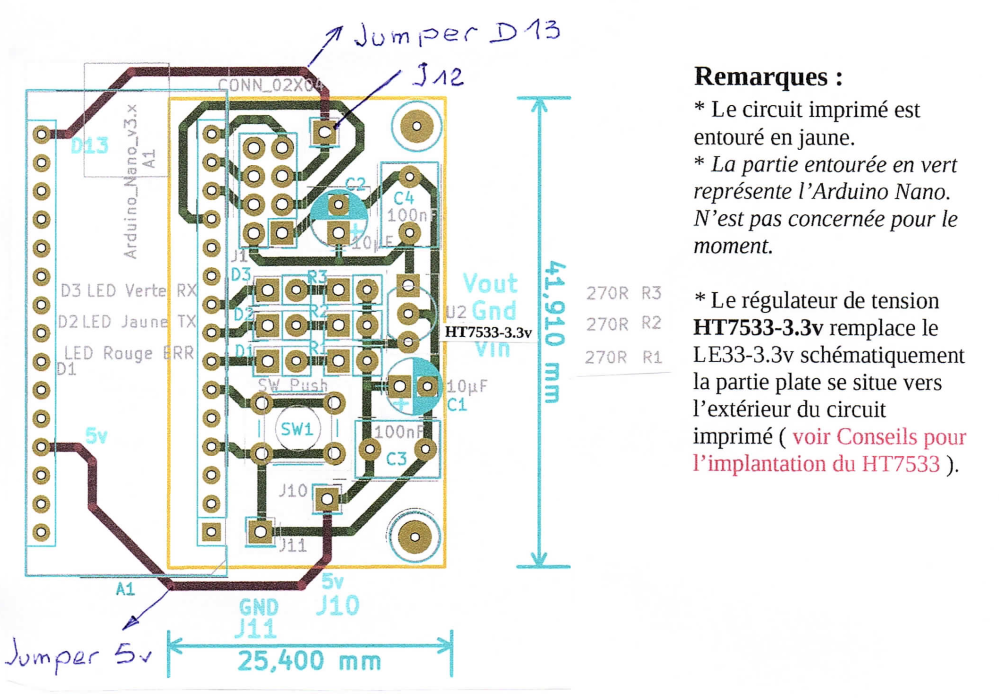

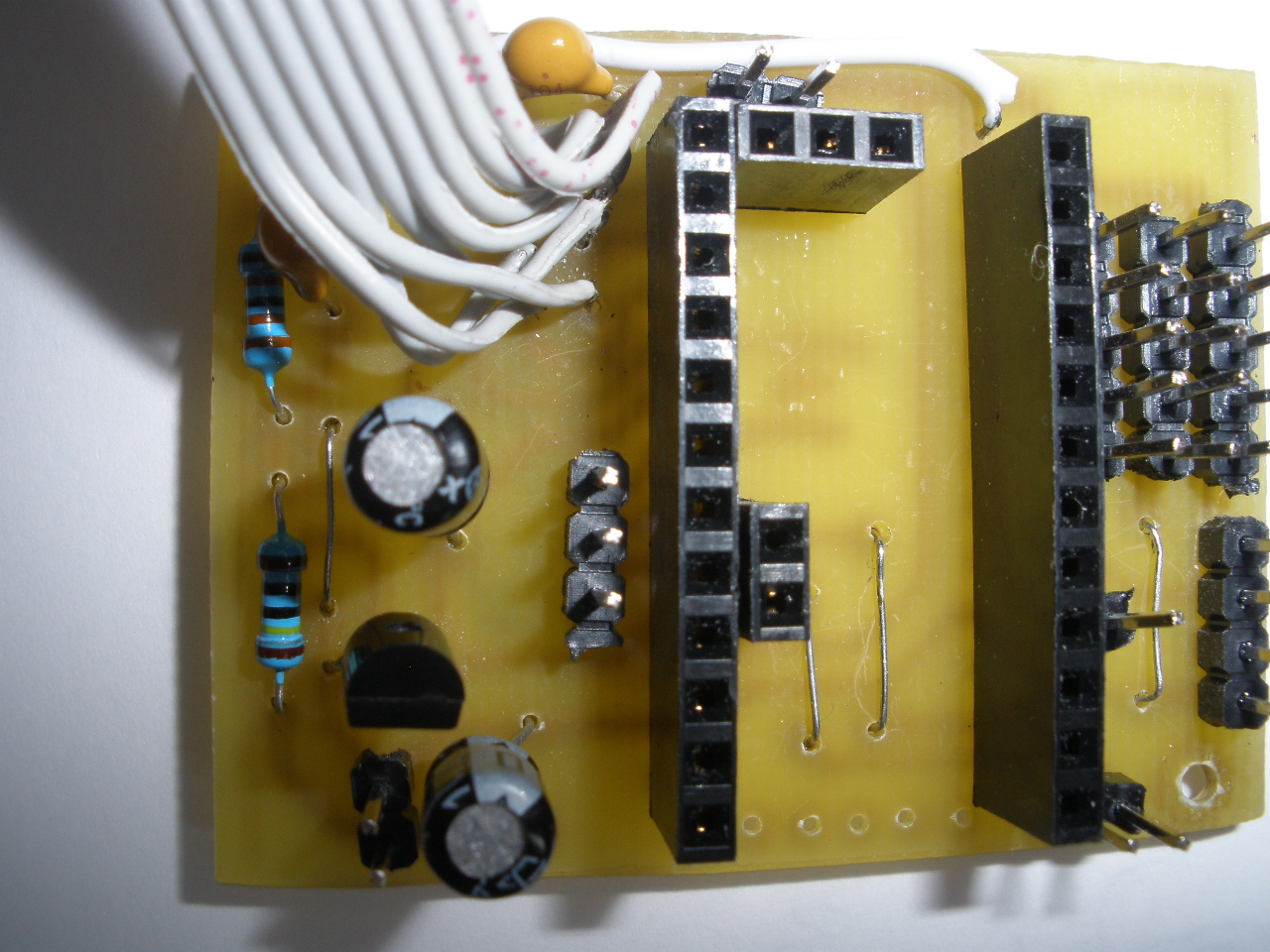

Présentation de la sonde

Configuration de Domoticz

Une fois que la passerelle est fonctionnelle, nous allons configurer Domoticz pour que la plateforme reçoive les données en provenance de la passerelle.

Ajout de la passerelle

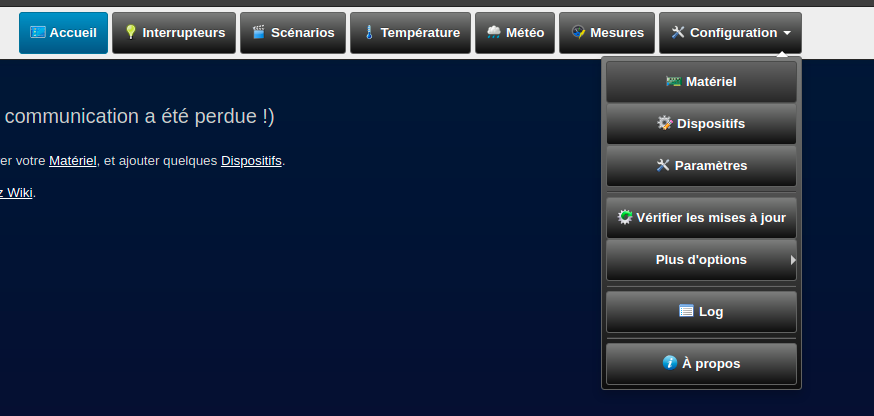

Tout d'abord, allez dans la section Configuration $>$ Matériel

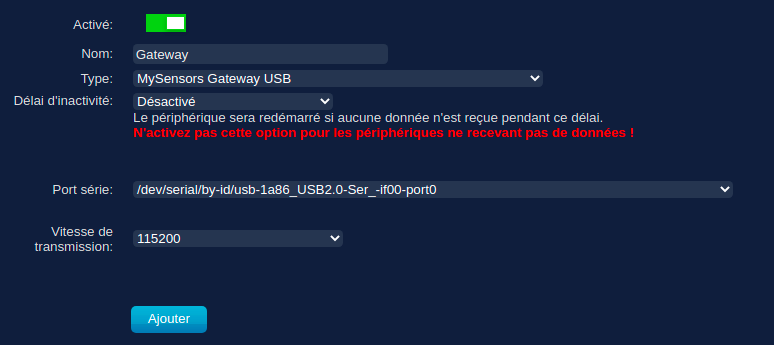

Ensuite, saisissez les informations suivantes :

Le port série sélectionné sera celui où est raccordé la passerelle en liaison USB. Il ne faut pas prendre les noms simplifiés des ports USB () mais le nom le plus complet.
Pour plus de simplicité, veuillez déconnectez tous les autres périphériques du Raspberry-Pi
.

S'il s'agit d'un autre capteur (température...) il suffit de parcourir la liste pour le trouver?

Recherche des capteurs

Visualisons les données en provenance de la sonde en allant dans
Configuration > Matériel
.

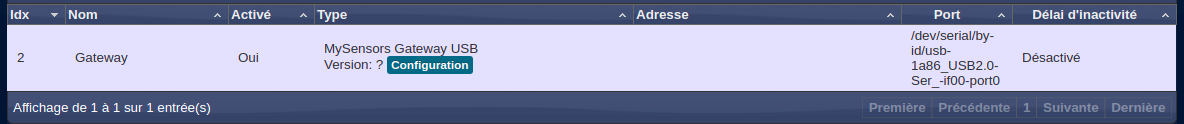

L'ensemble de vos dispositif apparaît. En cas de liste trop longue, saisissez Gateway dans la barre de recherche.

Pour visualisez les valeurs des capteurs, il faut sélectionner la passerelle avec l'ID de la sonde (ici, 30).

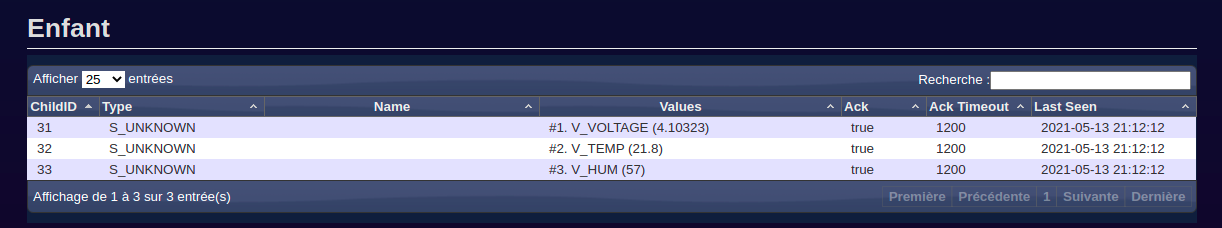

En cliquant dessus, on voit que la partie Enfants est mise à jour et contient les 3 capteurs avec les ID définis dans le programme de la sonde (31,32 et 33 en ce qui me concerne)

Visualisation des données

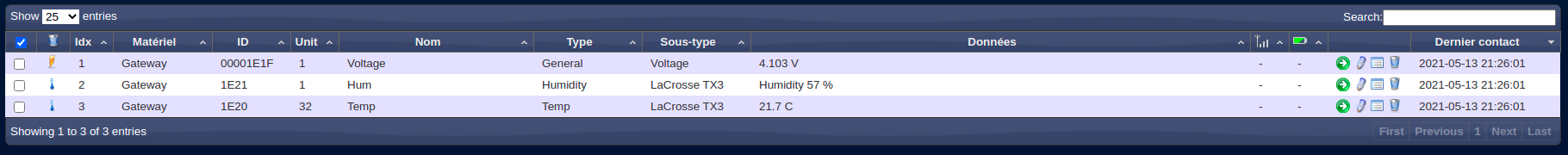

Maintenant que nous savons que la sonde envoi les bonnes données, nous allons ajouter les capteurs dans les dispositifs. Pour cela, allez dans Configuration > Dispositifs, les 3 capteurs de la sonde (Tension batterie, humidité et température) apparaissent dans la liste.
Si vous ne les trouvez pas, vous pouvez nettoyer la page des capteurs en sélectionnant les capteurs non-utilisés et en le mettant à la poubelle.

Les capteurs apparaissent sous les 3 noms suivants :

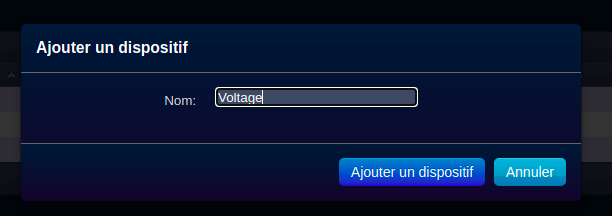

Pour ajouter un dispositif, il suffit de cliquer sur la flèche verte et de choisir le nom du dispositif.

Il suffit de cliquer dans le menu Mesures

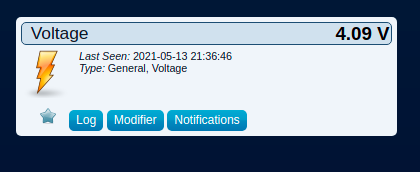

Et apparaît la tension de la batterie.

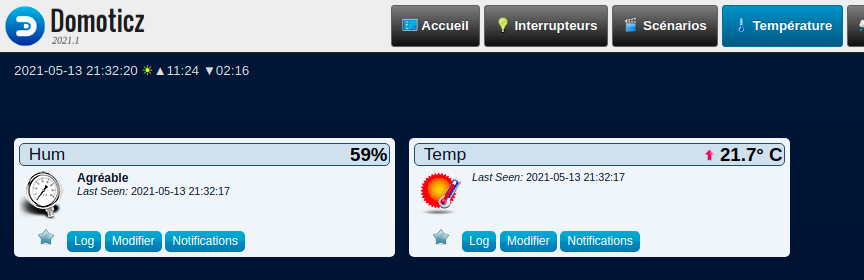

On procède de même pour l'humidité et la température, les dispositifs seront mis dans l'onglet Température.

Pour visualiser les données, il suffit de cliquer sur le bouton logs

Conclusion

Nous avons vu une utilisation de Domoticz via les sondes MySensors mais énormément de dispositifs domotiques existent sur Domoticz.
