Montage non-inverseur

Présentation

Ce montage amplifie la tension $V_e$ par un gain $A_0$ positif.
L’amplificateur reste en mode linéaire si $Ve < Vcc_{sat} \cdot A_0$

Montage

Démonstration

Un AOP en mode linéaire impose $\varepsilon=0$ D'où $E_+ =E_-$

$$E_+=V_e$$ $$E_-=V_s \cdot \frac{R_2}{R_1+R_2}$$

E_+ = E_- & V_e = V_s R_1+R_2
& V_s = R_1+R_2
& V_s = V_e R_2

Exemple

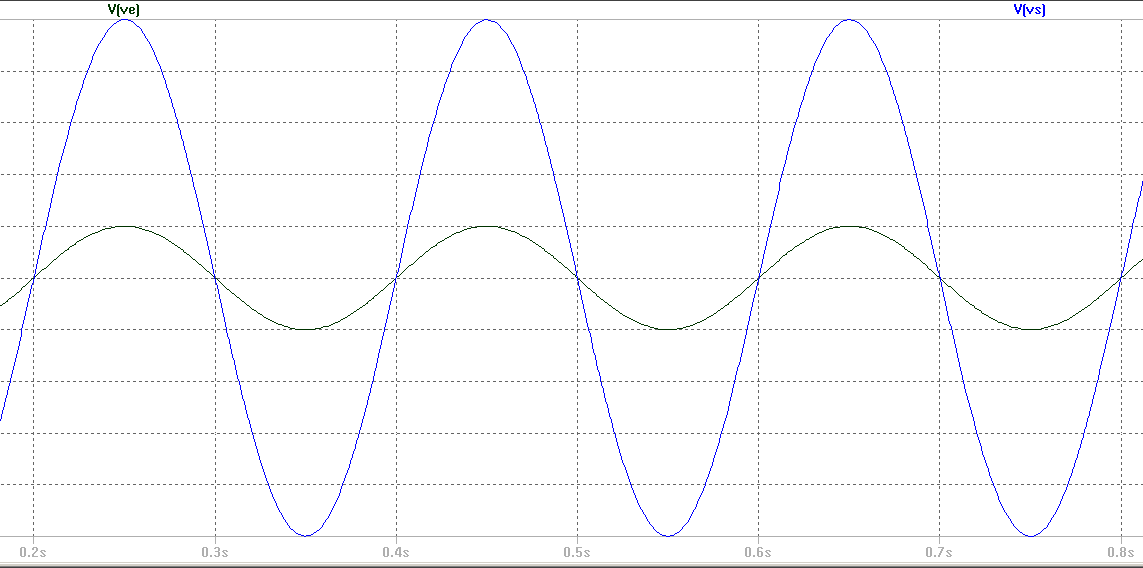

On souhaite amplifier un signal sinusoïdal par un coefficient $k=5$.
On peut donc utiliser le montage précédent.
On prendra $R_1=1 k\Omega$ et $R_2=4k\Omega$ pour avoir $A_0=5$
