Montage inverseur

Présentation

Ce montage amplifie la tension $V_e$ par un gain $A_0$ négatif.

Montage

Démonstration

Mode linéaire : $\varepsilon = 0$ E_+&=0
E_-&= R_1+R_2 } { R_1 + R_2}
E_-&=R_1 + R_2
V_s &= -R_2
V_s &= -V_e R_1

Avec $A0= -\frac{R_2}{R1}$

Application

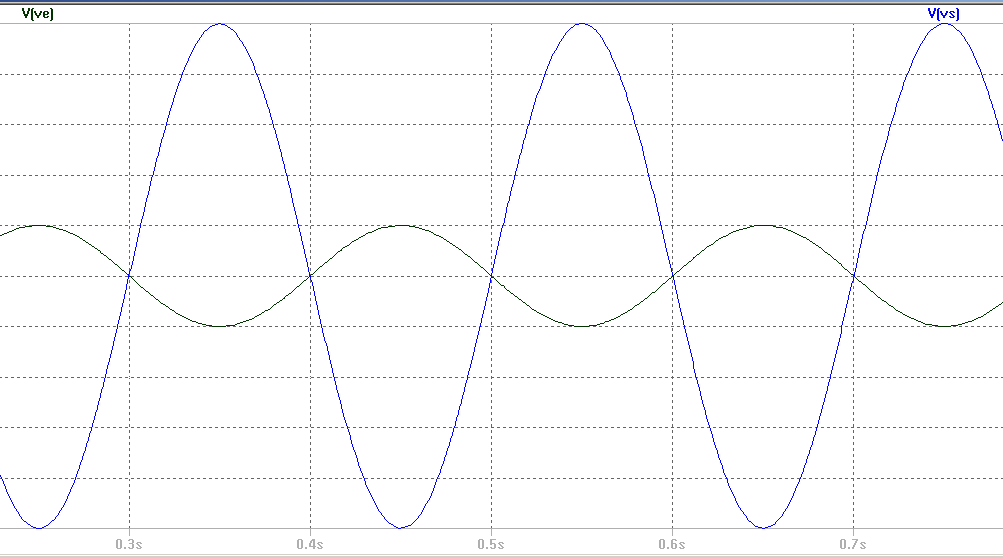

On souhaite amplifier un signal sinusoïdal par un coefficient $k=-5$.
On peut donc utiliser le montage précédent.
On prendra $R_1=1 k\Omega$ et $R_2=5k\Omega$ pour avoir $A_0=-5$
