Vérification

Les court-circuit

Le multimètre

Le meilleur allié contre les courts circuit est le multimètre.

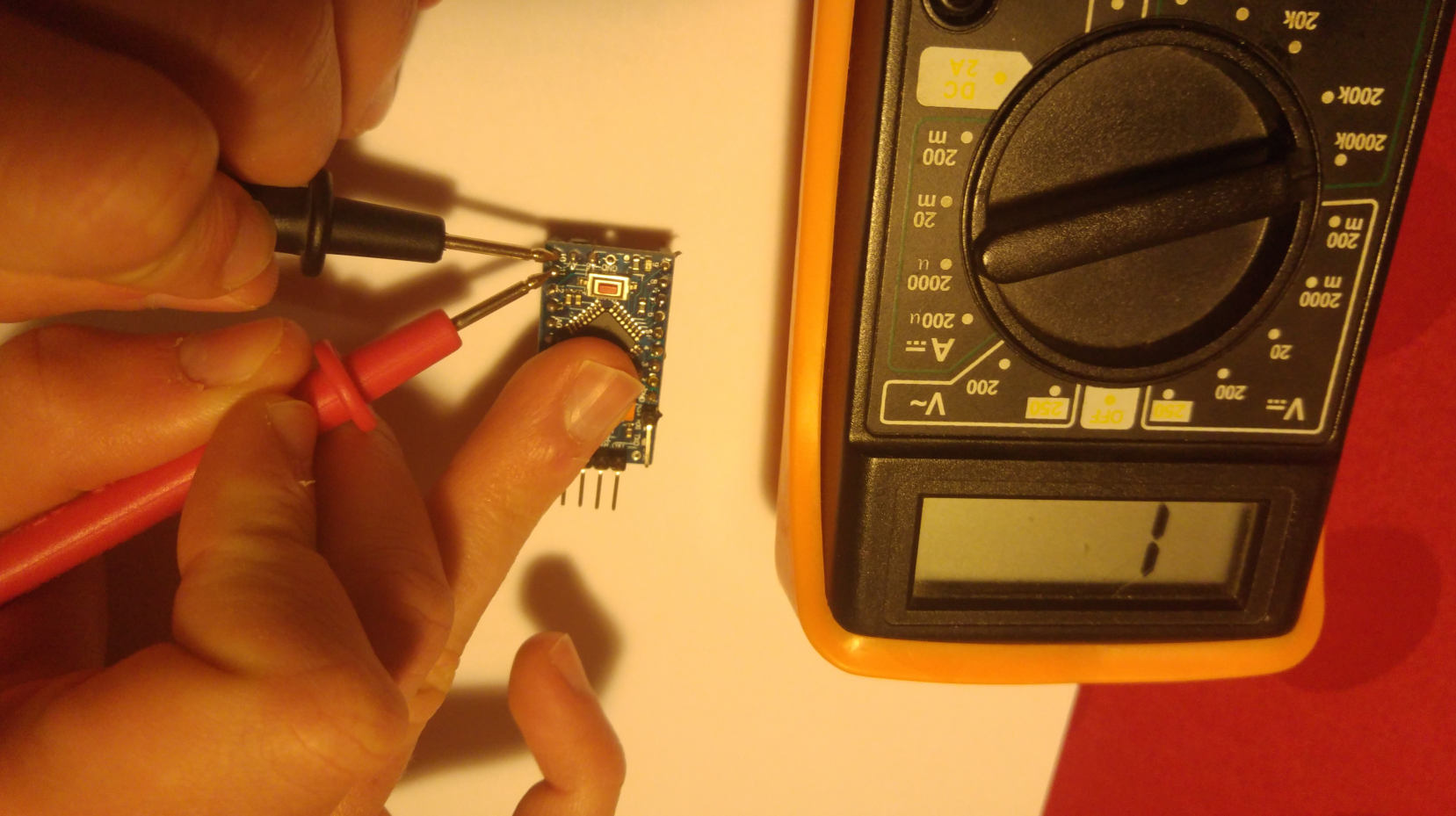

Sur les rangées de barrettes, nous allons regarder la résistance entre deux broches voisines.
Si la résistance est infinie (Un 1 affiché sur l'écran), il n'y a pas de court-circuit et si elle tend vers 0, il y a un risque.

Réglage

On règle le multimètre en mode Ohmmètre, c'est à dire avec le fil noir sur COM, le rouge sur $\Omega$ et le curseur réglé sur la résistance la plus élevée de l'appareil. un multimètre bien réglé0.4-90

On regarde la résistance entre les broches 1 et 2 par exemple pour commencer puis ensuite entre la broche 2 et 3, etc...

L'alimentation

Le problème le plus grave peut survenir si un court circuit a lieu entre la broche +VCC ^[1] et la masse.
Il convient donc de trouver ces deux broches (VCC et GND) et de regarder la valeur de la résistance entre ces deux broches. Cette valeur doit être infinie (1 sur l'afficheur)

Les sondes NRF24

Les sondes NRF24 viennent s'insérer dans la nappe de fils (8 brins). Il ne faut pas se tromper de sens sous peine de détruire le module NRF24 lors de sa mise sous tension.

Pour cela, il faut que le coté avec les broches 1 et deux du NRF24 (repéré avec le carré blanc sur la broche 1) soit du même coté que le fils rouge de la nappe.

Insertion du NRF24 dans son connecteur0.4-90

Une fois que la connexion électrique est exacte, on peut alimenter le montage et vérifier la tension au bornes de la sonde NRF24. Si une tension inférieure à $3.2V$ ou supérieure à $3.4V$ apparaît, coupez l'alimentation et reprenez les vérifications.

Puis procédez de la même manière pour la sonde.
