Montage de la sonde
Rappels
La sonde reçoit sur sa barrette connecteurs femelles un Arduino Pro-Mini et est reliée par une nappe à 8 conducteurs à un module transmetteur NRF24. Le module transmetteur NRF24 assure la liaison radio avec la passerelle.
Liste du matériel de la sonde
1 pcb
2 barrettes mâle-femelle 12 plots
1 barrette mâle-femelle 3 plots
1 barrette mâle-femelle 2 plots
3 barrettes mâle-mâle 5 plots
1 barrette mâle-mâle 4 plots
1 barrette mâle-mâle 3 plots
3 barrettes mâle-mâle 2 plots
1 barrette mâle-mâle 1 plot
2 condensateurs céramiques 100 nF
2 condensateurs chimiques 10 µF
1 résistance 1/4 w 330 K$\Omega$
1 résistance 1/4 w 1M$\Omega$
1 régulateur HT7533
1 longueur de fil d'acier pour shunts
1 longueur de fil isolé pour shunt
1 carte Pro mini
1 émetteur NRF24
1 nappe 8 conducteurs
Placement des composants

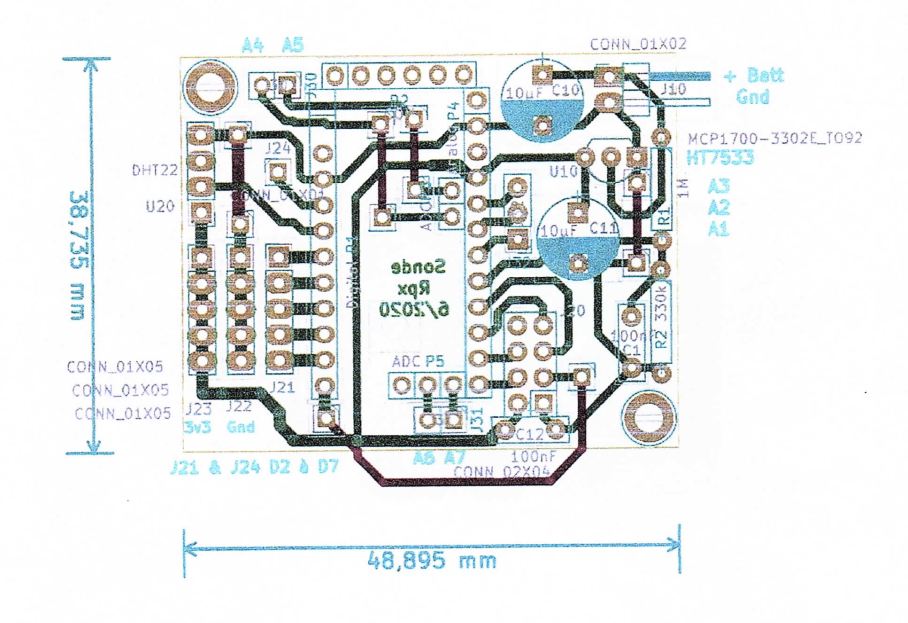

Vue de dessus du circuit

Étapes

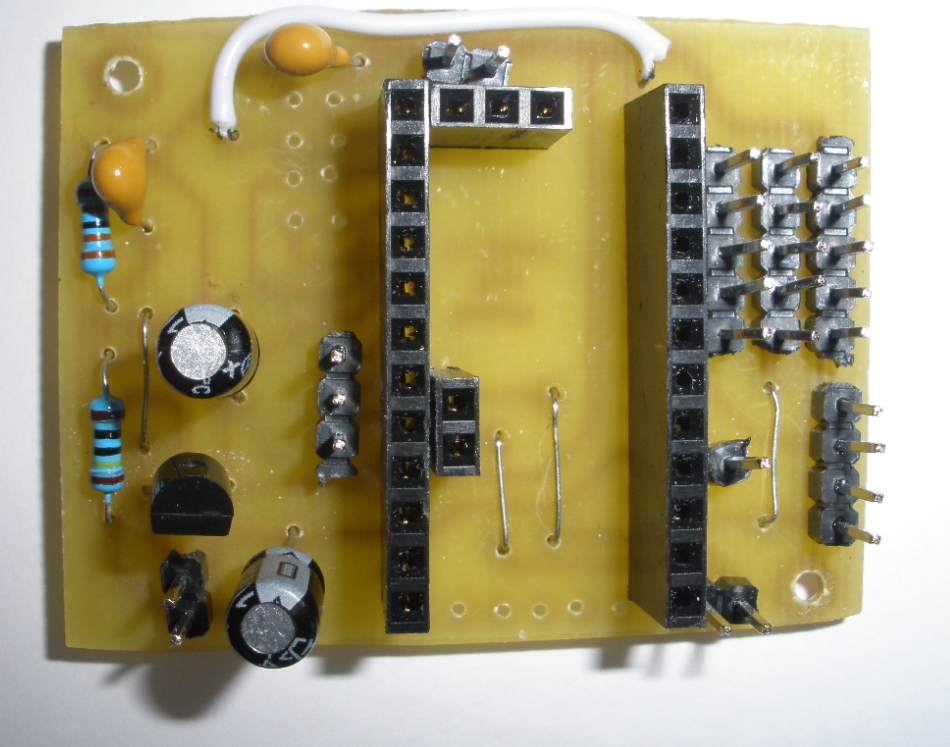

Souder les shunts. Voir schéma général et la photo platine sonde shunts
Souder les 8 conducteurs de la nappe en suivant les mêmes instructions que pour le montage de la passerelle

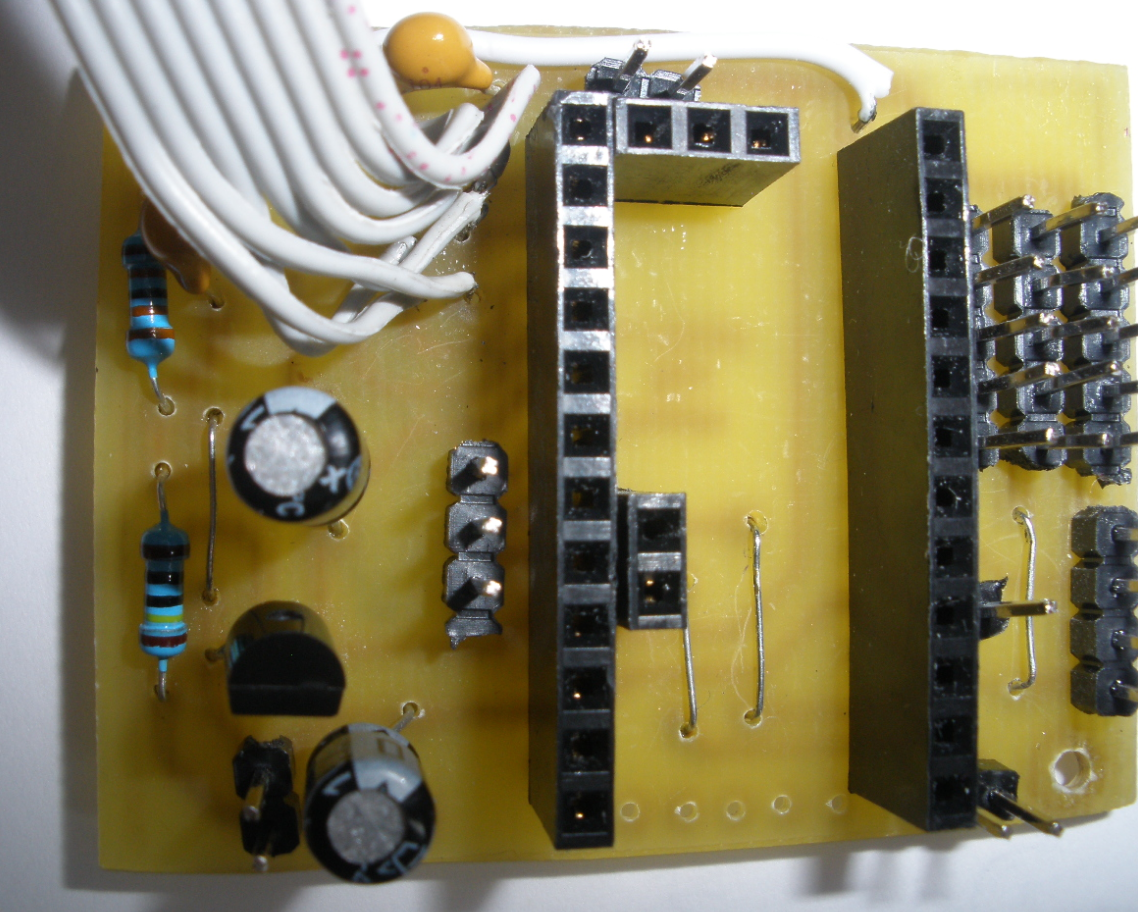

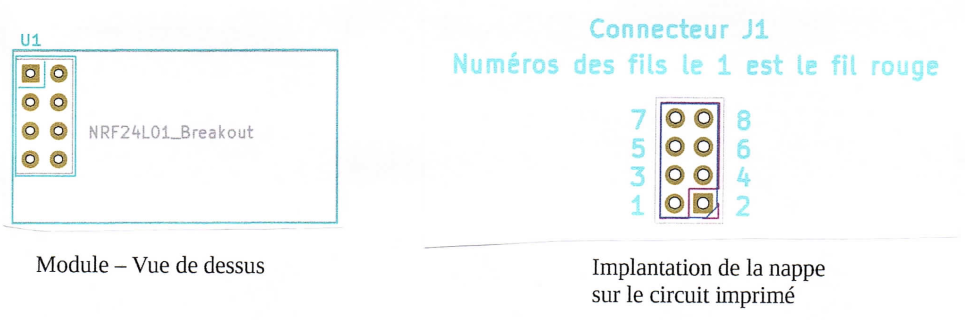

Emplacement de la nappe
Les 2 condensateurs électrolytiques sont à souder en C1 et C2 (sont polarisées, le corps du condensateur est noir avec une bande grisée, la patte de ce côté est le - ),
Les 2 condensateurs céramiques sont à souder en C3 et C4
Le régulateur 3.3v HT7533
A la différence de son implantation sur la passerelle MySensor, ici il ne faut pas croiser les pattes, implantez le module tel quel en respectant son positionnement sur le pcb grâce au méplatLes 2 condensateurs céramiques de 100 nF
Les 2 résistances de 330 k$\Omega$ et de 1 M$\Omega$ (Elles ont le même aspect extérieur vérifier à l’ohmmètre avant la pose)
les 2 condensateurs chimiques de 10 µF (Le moins est du côté grisé sur le corps du condensateur)
Souder les connecteurs mâle-mâle sur la carte Pro mini, ils sont livrés dans la pochette.
Attention à ne pas trop chauffer les points de soudure.Faire de même avec la carte Arduino Nano nécessaire à la passerelle.
