Montage de la passerelle

Rappels

La passerelle reçoit sur sa barrette connecteurs femelles un Arduino Nano et est reliée par une nappe à 8 conducteurs à un module transmetteur NRF24.

L'Arduino Nano est relié au Raspberry Pi de votre plateforme Domoticz par un câble USB (transmission d'infos et alimentation 5v) et alimentera la passerelle en 5v.

Le module transmetteur NRF24 assure la liaison radio avec les sondes.

Liste du matériel de la passerelle

• 3 Led

• 3 résistances de $270~\Omega$

• 2 condensateurs électrolytiques ( $100~\mu F, 16~V$ – cylindriques noirs)

• 2 condensateurs céramiques monolithiques ( $100nF, 50~V$ – couleur jaune foncé )

• 1 régulateur 3.3v HT7533-1

• 1 module transmetteur NRF24

• 1 bouton poussoir

• 1 circuit imprimé

• 1 barrette connecteurs femelle (déjà montée sur le circuit imprimé)

• 1 nappe 8 conducteurs (dont l'un porte un liseré rouge ),

• 2 jumpers

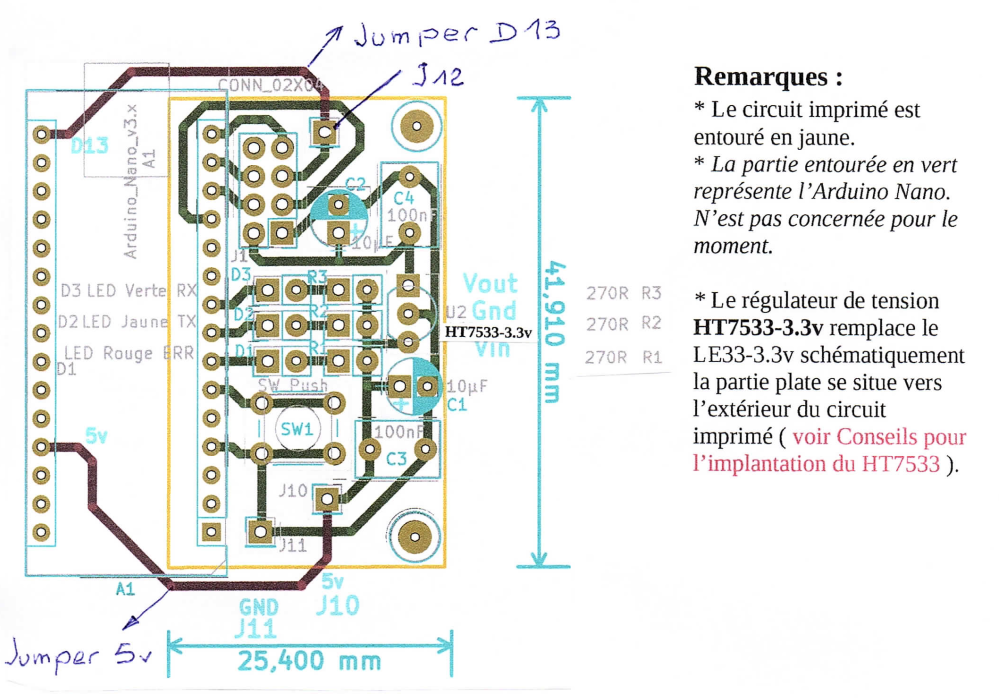

Placement des composants

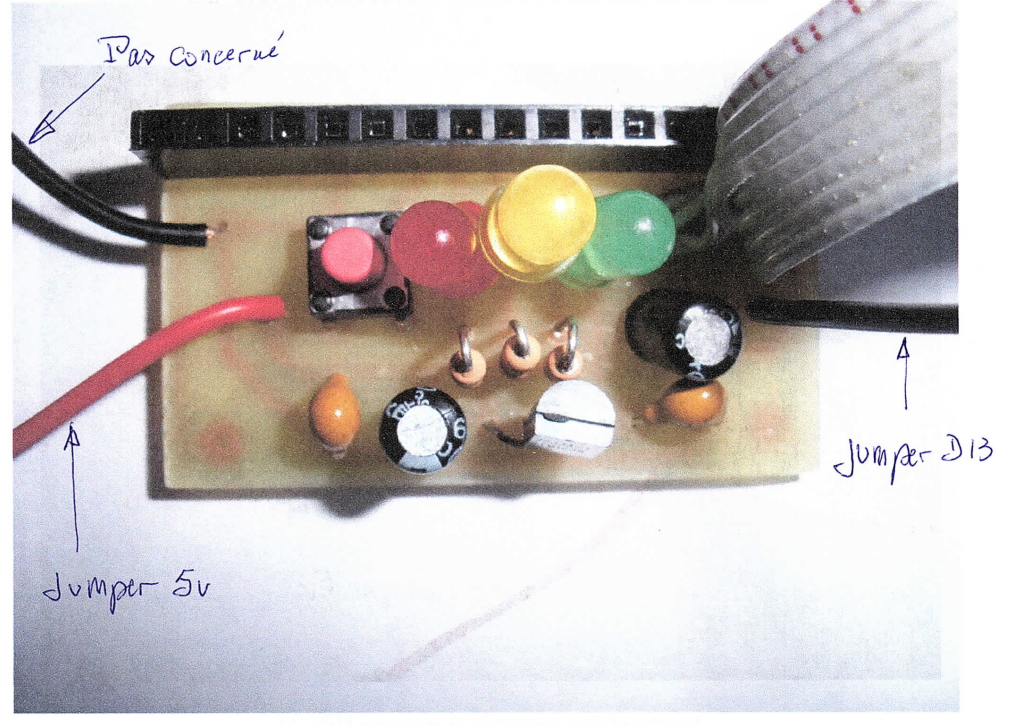

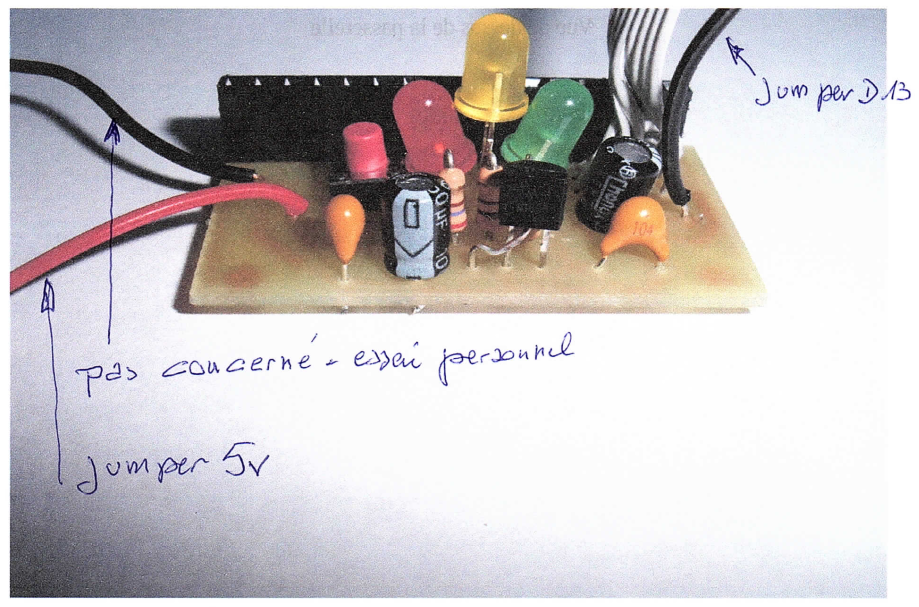

Vue de dessus du circuit

Étapes

• Souder la barrette déjà en place

  💡

  Il faudra faire très attention au placement de la carte Arduino nano par la suite : La broche D13 de la Nano doit être impérativement dans le trou le plus avancé (coté nappe de fils).
  Un décalage de 1 trou lors du placement de la carte Nano dans sa barrette pourra endommager la carte Nano et le module RF24 !

• Souder les 8 brins de la nappe en respectant les consignes suivantes :

  • Séparer les 8 conducteurs sur 2 cm environ.

  • Chaque conducteur étant multibrins, s'assurer qu'ils sont bien torsadés puis étamer.

  • Respecter l'ordre de soudage -> Fil au liseré rouge en 1 puis conducteurs suivants en 2,3 etc.



  ⚠️

  Ne pas se tromper sur la soudure de la nappe.

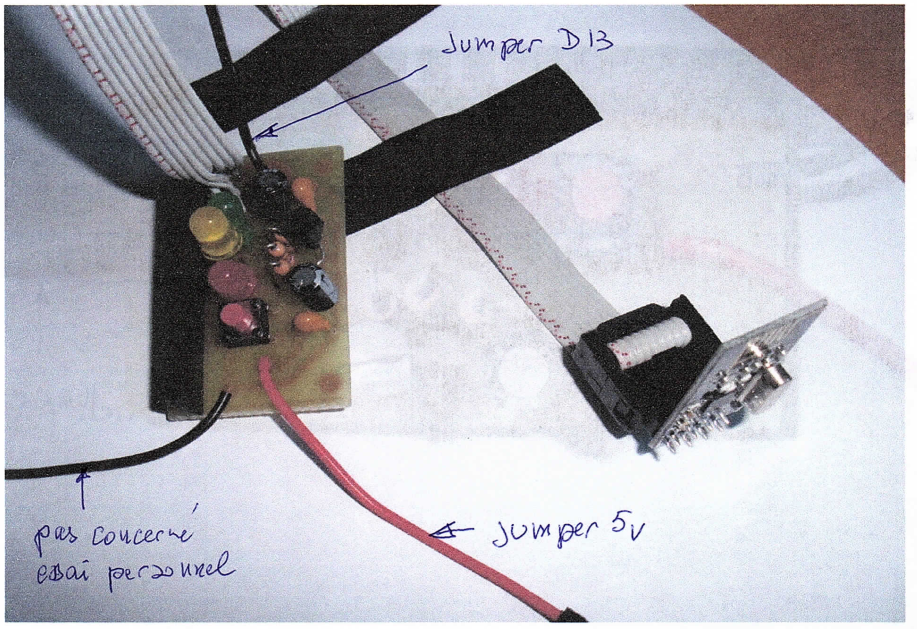

  En gardant la vue de la Figure 3.1, le câble rouge de la nappe est en bas à gauche, le n°2 est en bas à droite, etc...

Puis dans l'ordre que vous souhaitez :

• Led rouge en D1 – Led jaune en D2 – Led verte en D3 (sont polarisées, patte longue au + , patte courte, méplat sur la led au - ),

• Les 3 résistances sont à souder en R1, R2 et R3

• Les 2 condensateurs électrolytiques sont à souder en C1 et C2 (sont polarisées, le corps du condo est noir avec une bande grisée, la patte de ce côté est le - ),

• Les 2 condensateurs céramiques sont à souder en C3 et C4

• Le bouton poussoir en SW1

• Le jumper D13 (Arduino Nano) en J12

• Le jumper 5v (Arduino Nano) en J10

• Le régulateur 3.3v HT7533 est à souder suivant les conseils de la section suivante

Mise en place du régulateur de tension

Comme vous l'avez sûrement remarqué, l'implantation précédente correspond à un régulateur LE33 et non à un HT7533

Si vous voulez utiliser un HT7533, il faut adapter le brochage du HT7533 au circuit.

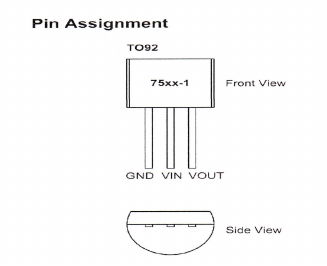

• Vin : Entrée 5v

• GND : la masse

• Vout : sortie 3.3V

Adaptation des broches du HT7533 au schéma de la passerelle

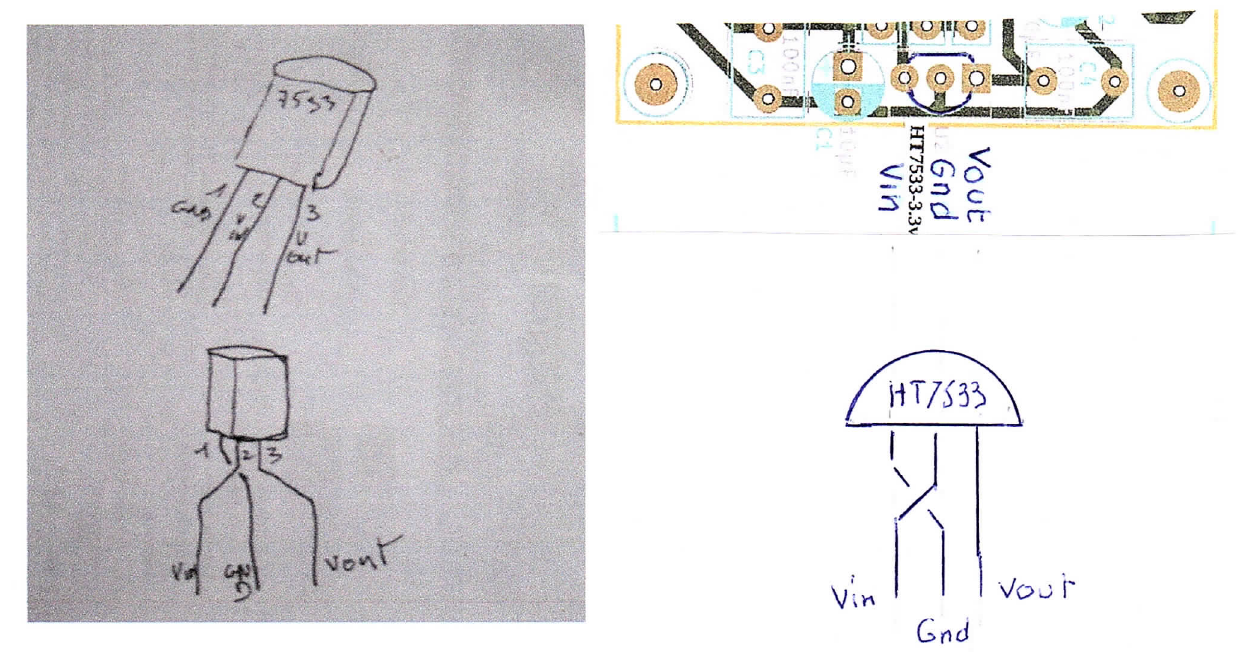

Il faut que les broches GND, Vin et Vout rentrent dans les mêmes broches que celle du schéma de la passerelle. Même si les broches ne sont pas dans le même ordre, c'est assez simple à faire en tordant les broches du HT7533 avec une petite pince plate.

Sur le HT7533, sans que les broches se touchent, on tord Vin vers l'avant, Vout vers l'arrière et on ramène GND au milieu.

Rendus
